Analizator grubości powłok FT230

Seria FT200 – analizatory grubości powłok FT210 i FT230

Seria FT200 firmy Hitachi High-Tech obejmuje dwa spektrometry ED-XRF – FT210 i FT230 – przeznaczone przede wszystkim do szybkich i precyzyjnych pomiarów grubości powłok metalicznych. Urządzenia łączą automatyzację procesu pomiarowego z rozwiązaniami ułatwiającymi pozycjonowanie próbki i obsługę w laboratorium oraz kontroli produkcji.

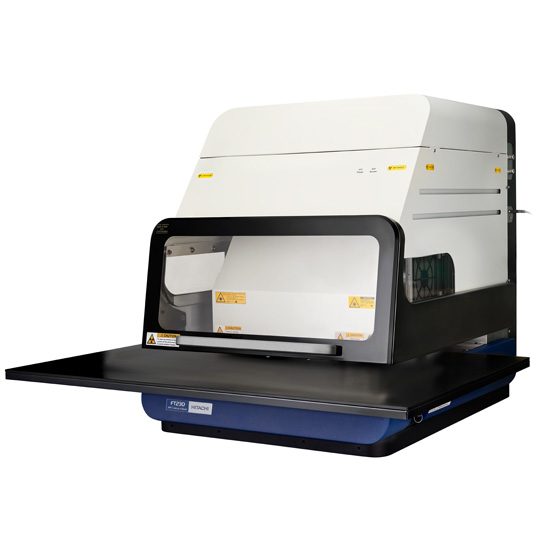

Analizator grubości powłok FT230

Opis

Hitachi High-Tech Corporation jest producentem spektrometrów fluorescencji rentgenowskiej wykorzystywanych w laboratoriach, kontroli jakości oraz procesach produkcyjnych.

Seria FT200 obejmuje nowoczesne spektrometry fluorescencji rentgenowskiej z dyspersją energii (ED-XRF), stworzone przede wszystkim z myślą o pomiarach grubości powłok metalicznych. Pomiary mogą być wykonywane z wykorzystaniem parametrów fundamentalnych (FP), na podstawie krzywej kalibracyjnej (CAL) lub metodą mieszaną FP + CAL.

System może być również wykorzystywany do analizy składu materiałów oraz analiz jakościowych. Seria FT200 znajduje zastosowanie szczególnie w kontroli jakości produkcji, gdzie istotne są szybki pomiar, powtarzalność oraz prosta obsługa.

Urządzenia serii FT firmy Hitachi są rozwijane od 1978 roku.

Dwa modele serii FT200

Seria FT200 obejmuje dwa spektrometry różniące się przede wszystkim zastosowanym detektorem:

  • FT210 – wyposażony w detektor proporcjonalny, przeznaczony do rutynowych pomiarów grubości powłok,
  • FT230 – wyposażony w wysokorozdzielczy detektor SDD, zapewniający szerszy zakres analityczny i przeznaczony m.in. do bardziej wymagających zastosowań w elektronice.

Seria FT200 została zaprojektowana tak, aby ograniczyć czas potrzebny na przygotowanie pomiaru oraz pozycjonowanie próbki. Intuicyjny interfejs oraz opcjonalne funkcje automatyzacji ułatwiają prowadzenie rutynowych analiz również przez mniej doświadczonych operatorów.

Do najważniejszych rozwiązań dostępnych w serii FT200 należą:

  • Wide View Camera – szeroki widok obszaru próbki i możliwość skrócenia czasu analizy nawet o 20%,
  • regulowane oświetlenie LED ułatwiające obserwację próbki,
  • Find My Part – funkcja automatycznego rozpoznawania i lokalizacji badanego elementu, umożliwiająca skrócenie czasu jego odnajdywania nawet o 72%,
  • automatyczne ustawianie ostrości – możliwość skrócenia czasu ustawiania próbki nawet o 60%,
  • kopiowanie kalibracji pomiędzy wieloma urządzeniami,
  • analiza do 5 warstw – cztery powłoki oraz podłoże.

Urządzenia mogą być wyposażone w ruchomy stolik pomiarowy oraz systemy automatycznego ustawiania odległości i ostrości, które usprawniają pozycjonowanie próbek o różnych kształtach i wymiarach.

FT210 czy FT230?

Parametr FT210 FT230
Detektor Wysokowydajny licznik proporcjonalny Wysokorozdzielczy detektor SDD o powierzchni 50 mm²
Zakres pierwiastków Ti (22) – U (92) Al (13) – U (92)
Analiza powłok Tak Tak
Badania przesiewowe RoHS – Tak
Maksymalna liczba analizowanych warstw 5 – 4 powłoki + podłoże 5 – 4 powłoki + podłoże
Oprogramowanie FT Connect FT Connect

Parametry techniczne serii FT200

Lampa rentgenowska Mikroogniskowa lampa z anodą wolframową, maks. 50 kV, 1000 µA, 50 W
Filtry pierwotne 5 filtrów + pozycja otwarta
Liczba kolimatorów 4
Największy rozmiar próbki 500 × 400 × 150 mm
Zakres ruchu stolika XY 250 × 200 mm
Zakres ruchu osi Z 205 mm
Standardowe ustawianie ostrości Laser ogniskujący
Automatyczne ustawianie ostrości Opcjonalne
Wide View Camera Opcjonalnie
Find My Part Opcjonalnie
Oprogramowanie FT Connect
Masa urządzenia ok. 140 kg, bez komputera
