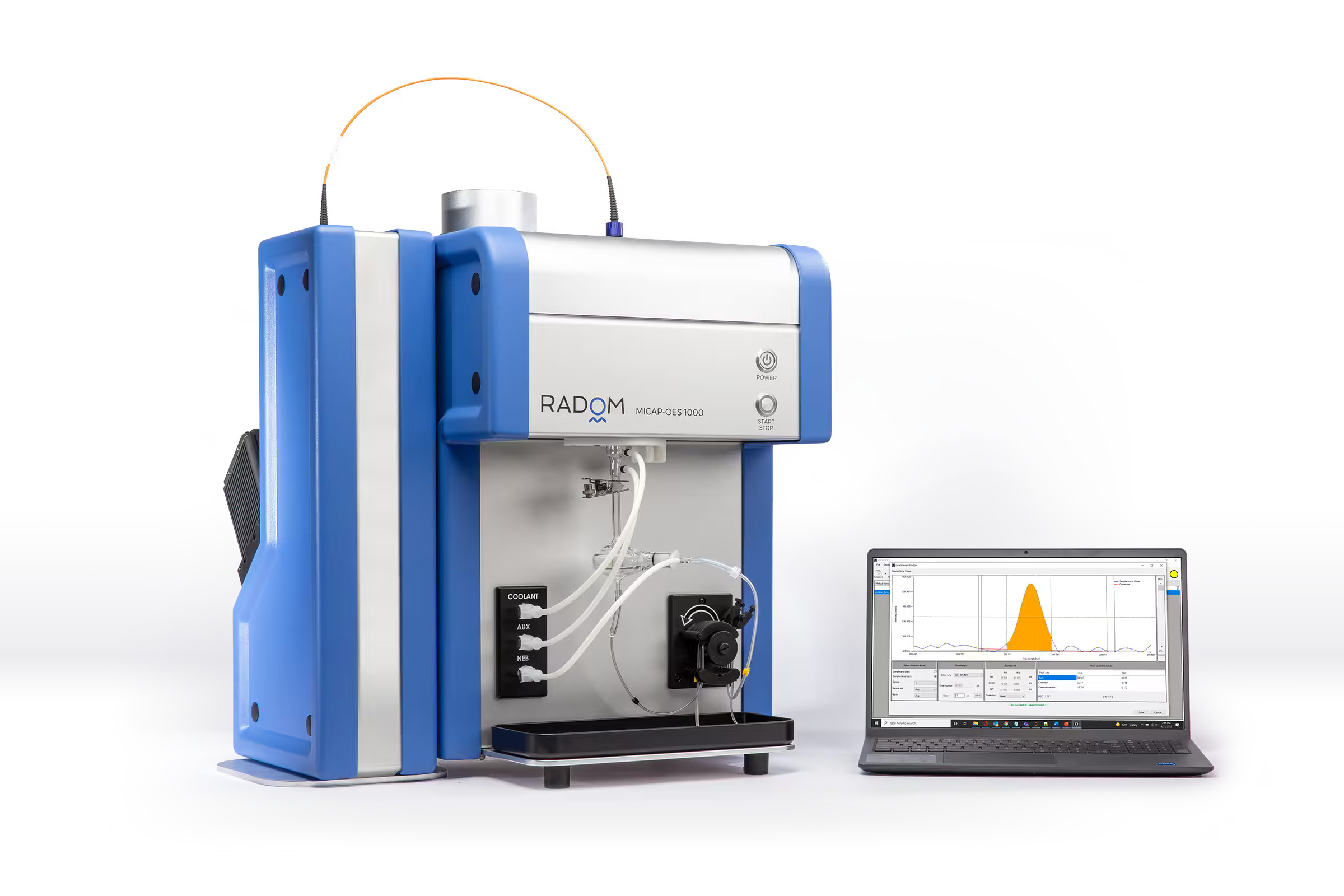

Spektrometr emisyjny MICAP-OES 1000
MICAP-OES 1000 firmy RADOM Instruments to równoczesny spektrometr emisyjny do analizy wielopierwiastkowej wykorzystujący plazmę azotową podtrzymywaną mikrofalowo. System został zaprojektowany jako alternatywa dla klasycznych układów ICP-OES zasilanych argonem, przy zachowaniu możliwości prowadzenia analiz śladowych oraz pracy z wymagającymi matrycami.
ICP-OES z plazmą azotową
MICAP-OES 1000 wykorzystuje azot jako podstawowy gaz plazmowy. Ogranicza to zależność laboratorium od dostaw argonu, który jest standardowo wykorzystywany w klasycznych systemach ICP-OES.
Azot może być dostarczany z lokalnego generatora gazu, dzięki czemu system może pracować zarówno w klasycznym laboratorium, jak i w miejscach, w których regularne dostawy butli lub ciekłego argonu są utrudnione.
Źródło MICAP wykorzystuje mikrofalowo podtrzymywaną plazmę atmosferyczną. Producent wskazuje wysoką tolerancję matrycową systemu oraz możliwość analizy próbek geologicznych, roztworów po stapianiu i ługowaniu, olejów, cieczy eksploatacyjnych i kąpieli galwanicznych.
Konstrukcja systemu nie wymaga zewnętrznej chłodnicy wodnej, co upraszcza wymagania instalacyjne stanowiska.
Najważniejsze rozwiązania zastosowane w MICAP-OES 1000
Plazma N₂
Do podtrzymywania plazmy wykorzystywany jest azot, co eliminuje konieczność stosowania argonu jako głównego gazu plazmowego.
Pomiar równoczesny
Spektrometr rejestruje wiele linii emisyjnych jednocześnie, skracając czas wielopierwiastkowej analizy próbki.
Spektrometr Echelle
Układ wysokiej rozdzielczości umożliwia rejestrację szerokiego zakresu widma podczas pojedynczego wprowadzenia próbki.
ActivePeak Tracking
Automatyczny algorytm kontroli położenia linii wspiera stabilność osi długości fali podczas długich serii pomiarowych.
Zastosowanie MICAP-OES 1000
MICAP-OES 1000 jest przeznaczony do wielopierwiastkowej analizy próbek w laboratoriach rutynowych, przemysłowych i badawczych.
- analiza minerałów i próbek geologicznych,
- analiza rud, roztworów po ługowaniu i stapianiu,
- analiza olejów i środków smarnych,
- analiza cieczy chłodzących,
- kontrola kąpieli galwanicznych,
- analiza materiałów akumulatorowych i surowców wtórnych,
- analiza próbek petrochemicznych,
- badania naukowe i dydaktyka.
Praca bez argonu
Jedną z najważniejszych różnic pomiędzy MICAP-OES 1000 a klasycznym ICP-OES jest zastosowanie azotu zamiast argonu do podtrzymywania plazmy.
Azot może być wytwarzany lokalnie za pomocą generatora, co ogranicza konieczność magazynowania i regularnych dostaw gazu plazmowego.
Rozwiązanie jest szczególnie interesujące w laboratoriach, w których koszty i dostępność argonu stanowią istotną część kosztów eksploatacyjnych techniki ICP-OES.
Parametry istotne przy doborze urządzenia
Plazma azotowa
System może być zasilany azotem wytwarzanym lokalnie, co ogranicza wymagania związane z logistyką gazów technicznych.
Kompaktowa konstrukcja
Masa systemu wynosi około 67 lb, czyli około 30 kg, co ułatwia instalację również w laboratoriach terenowych i kontenerowych.
Brak chłodnicy wodnej
System nie wymaga zewnętrznego agregatu chłodzącego wodę, co upraszcza instalację i ogranicza liczbę urządzeń pomocniczych.
Analiza olejów, chłodziw i próbek przemysłowych
RADOM publikuje metody i noty aplikacyjne dotyczące analizy nowych i eksploatowanych olejów, środków smarnych oraz chłodziw.
Producent wskazuje zastosowanie MICAP-OES 1000 w analizach prowadzonych zgodnie z wytycznymi metod ASTM D5185, D4951 oraz D6130.
Plazma azotowa charakteryzuje się wysoką tolerancją na matryce organiczne, a konstrukcja palnika została przygotowana z myślą o ograniczeniu odkładania się węgla podczas analizy olejów i paliw.
System może być integrowany z rozwiązaniami do automatycznego podawania próbek w laboratoriach wykonujących duże serie analiz.
Oprogramowanie RIS
MICAP-OES 1000 współpracuje z oprogramowaniem RADOM Intuitive Software (RIS) działającym w środowisku Windows.
Oprogramowanie umożliwia tworzenie metod, prowadzenie pomiarów oraz przegląd wyników i zarejestrowanych widm.
Widma dla analizowanych próbek mogą być zapisywane i ponownie przetwarzane bez konieczności ponownego wykonywania pomiaru. Dane pierwotne pozostają przy tym zachowane.
System wykorzystuje również algorytm automatycznej kontroli dokładności długości fali podczas długich serii analitycznych.
Przykładowe obszary zastosowań potwierdzone materiałami RADOM
Geologia i górnictwo
Analizy rud, materiałów referencyjnych, odpadów górniczych, roztworów po stapianiu oraz ługowaniu.
Oleje i chłodziwa
Oznaczanie metali zużyciowych, dodatków oraz zanieczyszczeń w olejach i cieczach eksploatacyjnych.
Galwanotechnika
Jednoczesne monitorowanie głównych składników kąpieli oraz pierwiastków występujących jako zanieczyszczenia.
Charakterystyka MICAP-OES 1000
| Źródło plazmy | |
|---|---|
| Technika | Optyczna spektrometria emisyjna z plazmą MICAP |
| Gaz plazmowy | Azot (N₂) |
| Źródło gazu | Możliwość współpracy z lokalnym generatorem azotu |
| Chłodnica wodna | Nie jest wymagana |
| Spektrometr | |
| Typ pomiaru | Równoczesny pomiar wielopierwiastkowy |
| Układ optyczny | Spektrometr Echelle o wysokiej rozdzielczości |
| Stabilizacja długości fali | ActivePeak Tracking |
| Konstrukcja i oprogramowanie | |
| Masa | ok. 67 lb / ok. 30 kg |
| Oprogramowanie | RADOM Intuitive Software (RIS) |
| Środowisko oprogramowania | Windows |
| Przetwarzanie danych | Zapisywanie, ponowne wyświetlanie i przetwarzanie zarejestrowanych widm bez ponownego pomiaru próbki |
FAQ techniczne
Jakim gazem zasilana jest plazma MICAP-OES 1000?
System wykorzystuje azot zamiast argonu jako podstawowy gaz plazmowy. Azot może być dostarczany z lokalnego generatora gazu.
Czy MICAP-OES 1000 wymaga zewnętrznej chłodnicy wody?
Nie. Konstrukcja źródła plazmy MICAP nie wymaga typowej dla wielu klasycznych systemów ICP-OES zewnętrznej chłodnicy wodnej.
Czy MICAP-OES 1000 nadaje się do analizy olejów?
Tak. RADOM publikuje noty aplikacyjne dotyczące analizy olejów, środków smarnych i chłodziw. Producent wskazuje również zastosowania zgodne z wytycznymi ASTM D5185, D4951 i D6130.
Czy system nadaje się do próbek geologicznych?
Tak. Producent wskazuje zastosowania obejmujące analizy minerałów, rud, materiałów referencyjnych, roztworów po stapianiu i ługowaniu oraz próbek o złożonym składzie matrycowym.
Jakie znaczenie ma równoczesna rejestracja widma?
Równoczesny pomiar umożliwia rejestrację sygnałów wielu pierwiastków podczas jednego wprowadzenia próbki, co skraca czas analizy wielopierwiastkowej.
Czy zarejestrowane widma można ponownie analizować?
Tak. Oprogramowanie RIS umożliwia zapisanie widma każdej próbki oraz jego późniejsze wyświetlenie i ponowne przetworzenie bez ponownego wykonywania pomiaru.
Co daje system ActivePeak Tracking?
ActivePeak Tracking wspiera automatyczną kontrolę dokładności położenia linii spektralnych, pomagając utrzymać stabilność długości fali podczas długich serii analiz.
Producent
RADOM Instruments rozwija systemy analityczne wykorzystujące technologię MICAP do optycznej spektrometrii emisyjnej oraz spektrometrii mas.
