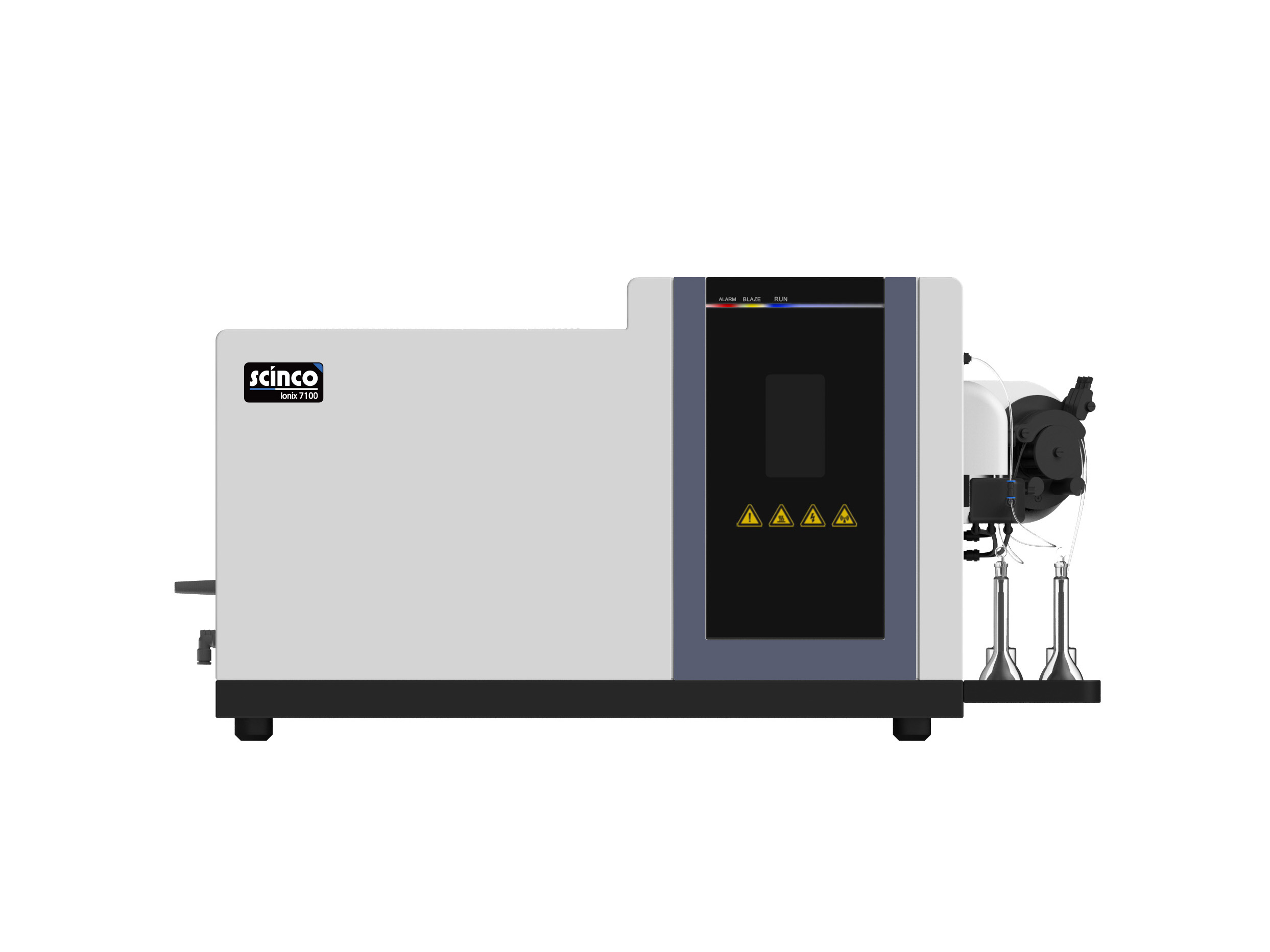

Spektrometr mas ICP-MS SCINCO Ionix 7100
Ionix 7100 to kwadrupolowy spektrometr mas z plazmą indukcyjnie sprzężoną przeznaczony do wielopierwiastkowych oznaczeń na poziomach śladowych i ultraśladowych. System wykorzystuje optykę jonową Dual Off-Axis, sześciopolową komorę kolizyjno-reakcyjną oraz układ rozcieńczania aerozolu argonem.
ICP-MS do analiz śladowych i wymagających matryc
Ionix 7100 został zaprojektowany do rutynowych oraz bardziej wymagających oznaczeń wielopierwiastkowych. Układ wprowadzania próbki obejmuje chłodzoną termoelektrycznie cyklonową komorę mgielną oraz demontowalny palnik kwarcowy.
Urządzenie może być stosowane m.in. do analiz próbek środowiskowych, geologicznych, zasolonych oraz próbek zawierających rozpuszczalniki organiczne.
Optyka jonowa Dual Off-Axis wykorzystuje załamanie toru jonów w celu ograniczenia przedostawania się do analizatora fotonów, cząstek obojętnych i elektronów pochodzących z plazmy.
Przed analizatorem mas zastosowano sześciopolową komorę kolizyjno-reakcyjną CRC przeznaczoną do ograniczania interferencji poliatomowych, które mogą występować podczas oznaczeń w złożonych matrycach.
Najważniejsze rozwiązania zastosowane w Ionix 7100
Dual Off-Axis
Geometria optyki jonowej ogranicza udział fotonów, cząstek obojętnych i elektronów docierających z obszaru plazmy do dalszych elementów układu.
Hexapole CRC
Sześciopolowa komora kolizyjno-reakcyjna służy do ograniczania interferencji poliatomowych podczas oznaczeń ICP-MS.
Rozcieńczanie aerozolu
Zintegrowany układ rozcieńczania aerozolu argonem umożliwia pracę z próbkami o podwyższonej zawartości składników matrycowych.
Zakres dynamiczny >9 rzędów
Dwutrybowy powielacz elektronowy pracujący w trybie impulsowym i analogowym umożliwia pomiary w szerokim zakresie sygnału.
Zastosowanie Ionix 7100
Ionix 7100 jest przeznaczony do oznaczeń pierwiastków wymagających czułości charakterystycznej dla techniki ICP-MS oraz do pracy z próbkami o zróżnicowanym składzie matrycowym.
- oznaczenia wielopierwiastkowe,
- analizy śladowe i ultraśladowe,
- analizy środowiskowe,
- analiza wód i próbek zasolonych,
- analiza próbek geologicznych,
- analiza próbek biologicznych,
- analiza próbek zawierających rozpuszczalniki organiczne,
- badania specjacyjne w połączeniu z HPLC.
Praca z próbkami o wysokim zasoleniu
Ionix 7100 posiada układ automatycznego rozcieńczania aerozolu w strumieniu argonu. Rozcieńczenie następuje w fazie gazowej przed wprowadzeniem próbki do plazmy.
Zgodnie z materiałami producenta rozwiązanie umożliwia bezpośrednie wprowadzanie próbek o zawartości soli przekraczającej 10% bez konieczności wcześniejszego rozcieńczania próbki metodą klasyczną.
Ma to szczególne znaczenie przy analizie solanek, wód zasolonych oraz innych próbek, dla których duża zawartość składników matrycowych może utrudniać rutynowe oznaczenia ICP-MS.
Parametry istotne przy doborze urządzenia
Zakres mas 2–260 amu
Kwadrupolowy analizator mas obejmuje zakres umożliwiający oznaczanie szerokiej grupy pierwiastków wykorzystywanych w analizie ICP-MS.
LOD na poziomie ppt
Dla wybranych pierwiastków producent podaje granice wykrywalności poniżej 0,1 ppt dla indu i uranu oraz poniżej 2 ppt dla litu.
CRC
Komora kolizyjno-reakcyjna umożliwia ograniczanie interferencji, których nie można wyeliminować wyłącznie poprzez dobór izotopu analitycznego.
Optyka jonowa Dual Off-Axis i komora CRC
Po opuszczeniu obszaru interfejsu jony są kierowane do układu optyki jonowej Dual Off-Axis. Zmiana kierunku ich toru pozwala ograniczyć bezpośrednie przechodzenie fotonów i cząstek obojętnych w stronę analizatora mas.
Interfejs wykorzystuje dwa stożki, które mogą być wykonane z niklu lub platyny.
Sześciopolowa komora kolizyjno-reakcyjna znajduje się przed analizatorem kwadrupolowym i służy do redukcji interferencji poliatomowych.
Rozwiązanie jest szczególnie istotne przy oznaczeniach, w których skład matrycy próbki prowadzi do powstawania jonów o stosunku masy do ładunku zbliżonym do oznaczanego izotopu.
Układ wprowadzania próbki i źródło plazmy
Układ wprowadzania próbki wykorzystuje cyklonową komorę mgielną chłodzoną termoelektrycznie oraz demontowalny palnik kwarcowy.
Stabilizacja temperatury komory mgielnej pozwala kontrolować warunki transportu aerozolu do plazmy.
Źródło plazmy wykorzystuje zrównoważony układ zasilania Balanced-Drive. Urządzenie umożliwia również obserwację plazmy w czasie rzeczywistym.
Kontrola przepływów gazów odbywa się za pomocą cyfrowych sterowników przepływu masy MFC.
Techniki łączone i oprogramowanie IonixMaster
Oprogramowanie IonixMaster służy do sterowania systemem i prowadzenia analiz ICP-MS.
Zgodnie z materiałami producenta oprogramowanie umożliwia również bezpośrednie sterowanie zestawami chromatograficznymi wykorzystywanymi w układach HPLC–ICP-MS.
Połączenie chromatografii cieczowej z ICP-MS może być wykorzystywane w analizie specjacyjnej, gdy istotne jest rozdzielenie poszczególnych form chemicznych pierwiastka przed jego oznaczeniem.
IonixMaster przewiduje również integrację z systemami automatycznej mineralizacji.
Dane techniczne Ionix 7100
| System ICP-MS | |
|---|---|
| Typ urządzenia | Kwadrupolowy spektrometr mas z plazmą indukcyjnie sprzężoną ICP-MS |
| Źródło jonów / plazma | Zrównoważony układ zasilania plazmy Balanced-Drive, podgląd plazmy w czasie rzeczywistym |
| Wprowadzanie próbki | |
| Komora mgielna | Cyklonowa, chłodzona termoelektrycznie Peltier/TEC |
| Palnik | Demontowalny palnik kwarcowy |
| Rozcieńczanie aerozolu | Zintegrowane rozcieńczanie aerozolu argonem |
| Interfejs i optyka jonowa | |
| Interfejs | Dwustożkowy, stożki Ni lub Pt, dostęp z zewnątrz |
| Optyka jonowa | Dual Off-Axis |
| Usuwanie interferencji | Sześciopolowa komora kolizyjno-reakcyjna Hexapole CRC |
| Analizator mas i detektor | |
| Analizator mas | Kwadrupol molibdenowy |
| Zakres mas | 2–260 amu |
| Detektor | Dwutrybowy powielacz elektronowy, tryb impulsowy / analogowy |
| Zakres dynamiczny | > 9 rzędów wielkości |
| Kontrola gazów i granice wykrywalności | |
| Kontrola gazów | Cyfrowe sterowniki przepływu masy MFC |
| Granica wykrywalności – In | < 0,1 ppt |
| Granica wykrywalności – U | < 0,1 ppt |
| Granica wykrywalności – Li | < 2 ppt |
Podane granice wykrywalności są wartościami deklarowanymi przez producenta dla wskazanych pierwiastków. Rzeczywiste parametry oznaczenia zależą od warunków pomiaru, przygotowania próbki i jej składu matrycowego.
FAQ techniczne
Do jakiego typu oznaczeń przeznaczony jest Ionix 7100?
Ionix 7100 jest kwadrupolowym systemem ICP-MS przeznaczonym do wielopierwiastkowych oznaczeń na poziomach śladowych i ultraśladowych.
Jaką funkcję pełni optyka jonowa Dual Off-Axis?
Układ zmienia tor jonów, ograniczając jednocześnie przechodzenie w kierunku analizatora fotonów, cząstek obojętnych i elektronów powstających w obszarze plazmy.
Do czego służy komora kolizyjno-reakcyjna CRC?
Sześciopolowa komora CRC służy do ograniczania interferencji poliatomowych, które mogą wpływać na oznaczenia wybranych izotopów w złożonych matrycach.
Czy Ionix 7100 może analizować próbki o wysokiej zawartości soli?
System posiada układ rozcieńczania aerozolu argonem. Według materiałów producenta umożliwia on bezpośrednie wprowadzanie próbek zawierających ponad 10% soli.
Jaki jest zakres mas analizatora?
Kwadrupolowy analizator mas pracuje w zakresie 2–260 amu.
Jakie granice wykrywalności podaje producent?
Dla indu i uranu producent deklaruje wartości poniżej 0,1 ppt, natomiast dla litu poniżej 2 ppt. Są to parametry referencyjne i nie powinny być traktowane jako gwarantowana granica wykrywalności każdej metody i każdej matrycy.
Czy Ionix 7100 może współpracować z HPLC?
Tak. Zgodnie z materiałami producenta oprogramowanie IonixMaster umożliwia sterowanie zestawami chromatograficznymi wykorzystywanymi w połączeniu HPLC–ICP-MS, m.in. podczas badań specjacyjnych.
Jak wygląda dostęp do stożków interfejsu?
Interfejs jest dostępny z zewnątrz urządzenia, co umożliwia kontrolę i wymianę stożków bez konieczności otwierania komory próżniowej analizatora.
Producent
SCINCO jest producentem aparatury analitycznej z Korei Południowej. Oferta firmy obejmuje m.in. spektrofotometry UV-Vis, spektrofluorymetry oraz spektrometry ICP-OES i ICP-MS.
