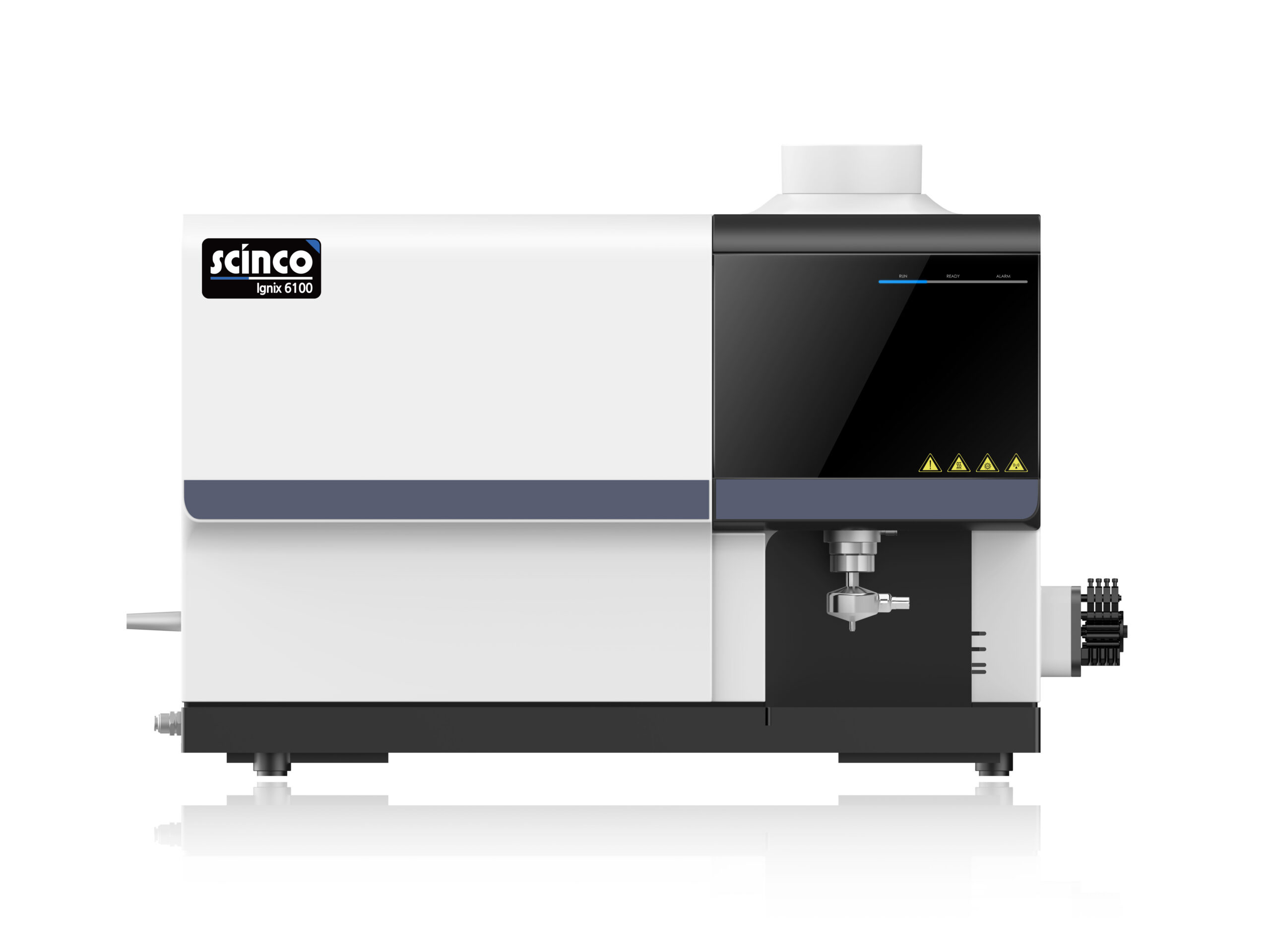

Spektrometr emisyjny ICP-OES SCINCO Ignix 6100
Ignix 6100 to równoczesny spektrometr emisyjny ICP-OES przeznaczony do oznaczeń wielopierwiastkowych. System łączy podwójną obserwację plazmy w układzie osiowym i radialnym, pionowy palnik, detektor matrycowy ECCD oraz generator RF o regulowanej mocy 500–1600 W.
Podwójna obserwacja plazmy w jednym systemie
Ignix 6100 wykorzystuje układ Dual-View umożliwiający obserwację plazmy zarówno osiowo, jak i radialnie. Obserwacja osiowa jest wykorzystywana tam, gdzie istotna jest wysoka czułość oznaczeń, natomiast obserwacja radialna pozwala pracować z próbkami zawierającymi składniki występujące w wyższych stężeniach.
Połączenie obu sposobów obserwacji pozwala dopasować warunki pomiarowe do charakteru próbki i zakresu oznaczanych stężeń.
Pionowa orientacja palnika została zastosowana z myślą o pracy z próbkami o bardziej wymagającym składzie matrycowym, w tym próbkami o podwyższonej zawartości soli.
System jest przeznaczony do równoczesnych oznaczeń wielopierwiastkowych zarówno na poziomach śladowych, jak i dla składników występujących w znacznie wyższych stężeniach.
Najważniejsze rozwiązania zastosowane w Ignix 6100
Dual-View
Możliwość obserwacji plazmy osiowo i radialnie pozwala dostosować sposób pomiaru do poziomu stężeń i rodzaju analizowanej próbki.
Pionowy palnik
Pionowa geometria palnika ogranicza odkładanie się osadów w układzie przy pracy z bardziej wymagającymi matrycami.
Matryca ECCD
Detektor 1024 × 1024 umożliwia równoczesną rejestrację szerokiego zakresu widma emisyjnego.
Anti-blooming
Aktywny system ochrony detektora ogranicza wpływ bardzo intensywnych linii na pomiar sygnałów rejestrowanych przez sąsiednie obszary matrycy.
Zastosowanie Ignix 6100
Ignix 6100 jest przeznaczony do równoczesnej analizy wielopierwiastkowej próbek o zróżnicowanym składzie i szerokim zakresie stężeń.
- oznaczenia wielopierwiastkowe metodą ICP-OES,
- analizy pierwiastków na poziomach śladowych,
- oznaczanie składników występujących w wysokich stężeniach,
- analiza próbek o złożonej matrycy,
- analiza próbek zasolonych,
- analiza próbek zawierających kwasy,
- analiza próbek zawierających rozpuszczalniki organiczne,
- rutynowe serie pomiarowe i prace badawcze.
Obserwacja osiowa i radialna
Obserwacja osiowa pozwala zwiększyć czułość pomiaru dzięki rejestracji emisji wzdłuż osi plazmy. Jest szczególnie przydatna przy oznaczaniu pierwiastków występujących w niewielkich stężeniach.
Obserwacja radialna umożliwia pomiar emisji z boku plazmy i może być stosowana przy analizach próbek o wyższych stężeniach oznaczanych składników.
Układ Dual-View pozwala wykorzystywać oba sposoby obserwacji w zależności od wymagań konkretnej metody pomiarowej.
Parametry istotne przy doborze urządzenia
Zakres 165–900 nm
Szeroki zakres spektralny umożliwia dobór linii emisyjnych dla wielu pierwiastków oznaczanych metodą ICP-OES.
Generator 500–1600 W
Płynna regulacja mocy generatora RF pozwala dostosować warunki wzbudzenia plazmy do charakteru próbki i wymagań metody.
Kontrola gazów MFC
System obsługuje do pięciu niezależnych linii gazowych z dokładnością regulacji przepływu 0,01 L/min.
Detektor ECCD i ochrona przed prześwietleniem
Ignix 6100 wykorzystuje wielkoformatową matrycę ECCD o rozdzielczości 1024 × 1024. Detektor jest chłodzony termoelektrycznie za pomocą układu Peltiera.
Matrycowa konstrukcja umożliwia równoczesną rejestrację szerokiego zakresu widma bez konieczności sekwencyjnego pomiaru poszczególnych linii emisyjnych.
System anti-blooming chroni detektor przed przelewaniem się ładunku z obszarów rejestrujących bardzo intensywne sygnały na sąsiednie piksele.
Ma to znaczenie podczas analizy próbek, w których obok intensywnych linii pierwiastków występujących w wysokich stężeniach rejestrowane są znacznie słabsze linie innych składników.
Generator RF i kontrola gazów
Generator RF jest układem półprzewodnikowym typu free-running. Moc może być płynnie regulowana w zakresie 500–1600 W, co umożliwia dostosowanie warunków pracy plazmy do analizowanej matrycy.
Generator jest chłodzony cieczą.
Przepływy gazów są sterowane za pomocą cyfrowych kontrolerów MFC. System może obsługiwać do pięciu niezależnych linii gazowych.
Dokładność regulacji przepływu podawana przez producenta wynosi 0,01 L/min.
Dane techniczne Ignix 6100
| Układ pomiarowy | |
|---|---|
| Typ urządzenia | Równoczesny spektrometr emisyjny z plazmą indukcyjnie sprzężoną ICP-OES |
| Obserwacja plazmy | Dual-View: obserwacja osiowa i radialna |
| Orientacja palnika | Pionowa |
| Zakres spektralny | 165–900 nm |
| Generator RF | |
| Typ generatora | Półprzewodnikowy typu free-running |
| Zakres mocy | 500–1600 W, regulacja płynna |
| Chłodzenie | Chłodzenie cieczą |
| Układ optyczny i detektor | |
| Układ optyczny | Termostabilizowany polichromator o wysokiej rozdzielczości z pełnozakresową korekcją widma |
| Detektor | Matryca ECCD 1024 × 1024 |
| Chłodzenie detektora | Termoelektryczne, układ Peltiera |
| Ochrona detektora | Aktywny system Anti-blooming |
| Kontrola gazów | |
| Sterowanie przepływem | Cyfrowe kontrolery MFC |
| Liczba linii gazowych | do 5 niezależnych linii |
| Dokładność regulacji | 0,01 L/min |
FAQ techniczne
Na czym polega system Dual-View w Ignix 6100?
Dual-View umożliwia obserwację plazmy w dwóch geometriach: osiowej i radialnej. Dzięki temu sposób pomiaru można dobrać do poziomu stężeń oznaczanych pierwiastków oraz charakteru próbki.
Jakie znaczenie ma pionowa orientacja palnika?
Pionowa geometria palnika ogranicza odkładanie się soli w inżektorze podczas pracy z wymagającymi matrycami. Rozwiązanie jest szczególnie istotne przy długich seriach próbek o podwyższonym zasoleniu.
Jaki zakres spektralny obejmuje Ignix 6100?
Zakres spektralny urządzenia wynosi 165–900 nm.
Jak działa system Anti-blooming?
System ogranicza przelewanie się ładunku z pikseli rejestrujących bardzo intensywne sygnały na sąsiednie obszary detektora. Ułatwia to jednoczesny pomiar linii o znacznie różniących się intensywnościach.
W jakim zakresie można regulować moc generatora RF?
Moc generatora RF jest płynnie regulowana w zakresie od 500 do 1600 W.
Ile linii gazowych może obsługiwać system MFC?
System może obsługiwać do pięciu niezależnych linii gazowych. Producent podaje dokładność regulacji przepływu 0,01 L/min.
Czy Ignix 6100 nadaje się do próbek o wysokim zasoleniu?
Urządzenie zostało zaprojektowane również z myślą o pracy z bardziej wymagającymi matrycami. Pionowa orientacja palnika ogranicza odkładanie się soli w układzie, co ma znaczenie podczas analizy próbek o podwyższonym zasoleniu.
Producent
SCINCO jest producentem aparatury analitycznej z Korei Południowej. Oferta firmy obejmuje m.in. spektrofotometry UV-Vis, spektrofluorymetry oraz spektrometry ICP-OES i ICP-MS.
