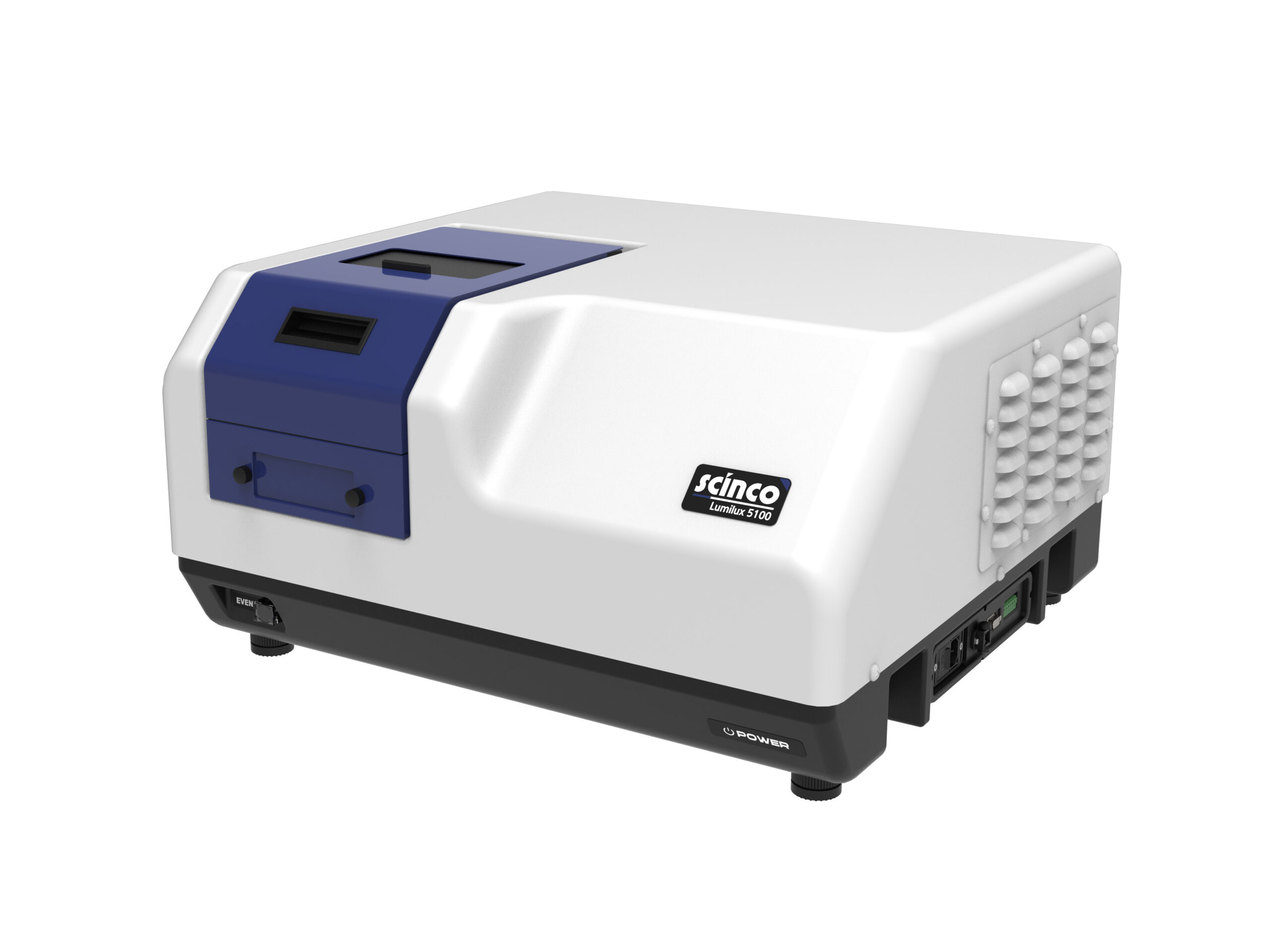

Spektrofluorymetr SCINCO Lumilux 5100
Lumilux 5100 to stacjonarny spektrofluorymetr przeznaczony do badań widm emisji i wzbudzenia oraz analiz kinetycznych. Układ wykorzystuje lampę ksenonową 150 W, fotopowielacz PMT i fotodiodę referencyjną, a zakres pracy monochromatorów wzbudzenia i emisji wynosi 190–900 nm.
Pomiar fluorescencji z niezależną regulacją torów wzbudzenia i emisji
Lumilux 5100 wykorzystuje dwa niezależne monochromatory pracujące w torze wzbudzenia i emisji. Układ optyczny oparto na siatkach dyfrakcyjnych 1200 linii/mm, a zakres spektralny obu monochromatorów wynosi 190–900 nm.
Szerokość szczeliny może być ustawiana niezależnie dla wzbudzenia i emisji w sześciu pozycjach: 0,5 / 1 / 2,5 / 5 / 10 / 20 nm. Pozwala to dobierać kompromis pomiędzy rozdzielczością widmową a intensywnością rejestrowanego sygnału.
Detekcja sygnału fluorescencji odbywa się za pomocą fotopowielacza PMT, natomiast dodatkowa fotodioda referencyjna monitoruje źródło wzbudzenia i umożliwia korekcję zmian jego intensywności.
Źródłem światła jest ciągła łukowa lampa ksenonowa o mocy 150 W. Taka konfiguracja pozwala wykonywać pomiary widm emisji i wzbudzenia, mapy wzbudzenie–emisja oraz pomiary prowadzone w funkcji czasu.
Najważniejsze rozwiązania zastosowane w Lumilux 5100
S/N 4000:1 RMS
Fotopowielacz PMT zapewnia wysoki stosunek sygnału do szumu, istotny podczas pomiarów próbek o niewielkiej intensywności fluorescencji.
Lampa ksenonowa 150 W
Ciągłe źródło wzbudzenia zapewnia pracę w szerokim zakresie długości fali od 190 do 900 nm.
Skanowanie do 60 000 nm/min
Duża prędkość skanowania skraca czas rejestracji widm oraz umożliwia obserwację zmian zachodzących w czasie.
Szczeliny 0,5–20 nm
Niezależna regulacja szczelin wzbudzenia i emisji pozwala dostosować warunki pomiaru do intensywności i charakteru badanego widma.
Zastosowanie Lumilux 5100
Lumilux 5100 jest przeznaczony do charakteryzacji właściwości fluorescencyjnych próbek oraz do badań wymagających rejestracji widm wzbudzenia i emisji.
- rejestracja widm fluorescencji,
- rejestracja widm wzbudzenia,
- analizy ilościowe,
- badania kinetyczne,
- charakteryzacja fotofizyczna próbek,
- badanie procesów fotochemicznych,
- rejestracja map wzbudzenie–emisja 3D EEM,
- analiza próbek ciekłych, stałych i proszkowych.
Mapy wzbudzenie–emisja 3D EEM
Połączenie szerokiego zakresu spektralnego z dużą prędkością skanowania umożliwia rejestrację trójwymiarowych map wzbudzenie–emisja.
W tego typu pomiarach intensywność fluorescencji rejestrowana jest dla wielu kombinacji długości fali wzbudzenia i emisji. Pozwala to uzyskać bardziej rozbudowaną charakterystykę fluorescencyjną próbki niż w przypadku pojedynczego widma.
Minimalny krok próbkowania wynosi 0,1 nm, a maksymalna prędkość skanowania sięga 60 000 nm/min.
Parametry istotne przy doborze urządzenia
Rozdzielczość 0,5 nm
Minimalna rozdzielczość spektralna wynosząca 0,5 nm umożliwia analizę stosunkowo wąskich pasm emisji i wzbudzenia.
Dokładność ≤ ±0,5 nm
Dokładność osi długości fali wynosi nie więcej niż ±0,5 nm, natomiast powtarzalność nie więcej niż 0,2 nm.
S/N 4000:1 RMS
Producent podaje stosunek sygnału do szumu 4000:1 RMS oraz 1000:1 Peak-to-Peak dla pasma Ramana wody.
Regulacja szczelin wzbudzenia i emisji
Monochromatory wzbudzenia i emisji umożliwiają niezależny wybór szerokości szczeliny spośród wartości 0,5 / 1 / 2,5 / 5 / 10 / 20 nm.
Węższa szczelina pozwala zwiększyć rozdzielczość spektralną, co ma znaczenie podczas rozdzielania blisko położonych pasm.
Zwiększenie szerokości szczeliny powoduje dopuszczenie większej ilości promieniowania do układu pomiarowego i może być korzystne w przypadku słabszych sygnałów fluorescencyjnych.
Niezależna regulacja obu torów daje możliwość dostosowania parametrów pomiaru do właściwości konkretnej próbki.
Oprogramowanie LuxMaster
Oprogramowanie LuxMaster służy do sterowania pomiarem i analizy danych uzyskiwanych za pomocą Lumilux 5100.
- rejestracja widm emisji,
- rejestracja widm wzbudzenia,
- akwizycja map widmowych,
- automatyczna korekcja widm.
- analizy kinetyczne,
- pomiary ilościowe,
- opracowanie i analiza danych spektralnych.
Oprogramowanie współpracuje z fotodiodą referencyjną, która umożliwia uwzględnianie zmian intensywności źródła wzbudzenia podczas pomiaru.
Dane techniczne Lumilux 5100
| Układ optyczny | |
|---|---|
| Typ urządzenia | Spektrofluorymetr stacjonarny z podwójnym układem detekcji |
| Źródło światła | Ciągła łukowa lampa ksenonowa 150 W |
| Detektor sygnału | Fotopowielacz PMT |
| Detektor referencyjny | Fotodioda referencyjna |
| Zakres spektralny | 190–900 nm dla monochromatora wzbudzenia i emisji |
| Siatki dyfrakcyjne | 1200 linii/mm |
| Rozdzielczość spektralna | min. 0,5 nm |
| Szczeliny wzbudzenia i emisji | 0,5 / 1 / 2,5 / 5 / 10 / 20 nm |
| Dokładność i czułość | |
| Dokładność długości fali | ≤ ±0,5 nm |
| Powtarzalność długości fali | ≤ 0,2 nm |
| Krok próbkowania | od 0,1 nm |
| Stosunek sygnału do szumu | 4000:1 RMS; 1000:1 Peak-to-Peak dla pasma Ramana wody |
| Dynamika pomiaru | |
| Maksymalna prędkość skanowania | do 60 000 nm/min |
| Oprogramowanie | LuxMaster |
| Podstawowe funkcje oprogramowania | akwizycja danych, korekcja widm, analiza kinetyczna, pomiary ilościowe |
FAQ techniczne
Jakie detektory zastosowano w Lumilux 5100?
Do pomiaru sygnału fluorescencji wykorzystywany jest fotopowielacz PMT. Dodatkowa fotodioda referencyjna monitoruje intensywność źródła wzbudzenia i pozwala korygować jej zmiany podczas pomiaru.
Jaki zakres długości fali obejmuje Lumilux 5100?
Zarówno monochromator wzbudzenia, jak i monochromator emisji pracują w zakresie 190–900 nm.
Jakie znaczenie ma regulacja szerokości szczelin?
Szczeliny w torze wzbudzenia i emisji można regulować niezależnie w zakresie od 0,5 do 20 nm. Pozwala to dostosować rozdzielczość spektralną oraz intensywność rejestrowanego sygnału do właściwości próbki.
Czy Lumilux 5100 umożliwia rejestrację map 3D EEM?
Tak. Szybkość skanowania do 60 000 nm/min oraz niezależna praca monochromatorów wzbudzenia i emisji umożliwiają rejestrację map wzbudzenie–emisja.
Czy urządzenie nadaje się do badań kinetycznych?
Tak. Duża prędkość skanowania pozwala śledzić zmiany sygnału fluorescencji w czasie, a oprogramowanie LuxMaster obsługuje analizę kinetyczną.
Jaki stosunek sygnału do szumu podaje producent?
Producent podaje wartość 4000:1 RMS oraz 1000:1 Peak-to-Peak dla pasma Ramana wody.
Jakie rodzaje próbek można badać za pomocą Lumilux 5100?
W materiałach producenta Lumilux 5100 jest wskazywany do charakteryzacji próbek ciekłych, stałych i proszkowych. Konkretna konfiguracja stanowiska powinna być dobrana do rodzaju badanego materiału i wymaganej geometrii pomiaru.
Producent
SCINCO jest producentem aparatury analitycznej z Korei Południowej. Oferta firmy obejmuje m.in. spektrofotometry UV-Vis, spektrofluorymetry oraz spektrometry ICP-OES i ICP-MS.
Inne urządzenia SCINCO
W ofercie dostępne są również inne systemy SCINCO przeznaczone do spektroskopii optycznej i analizy pierwiastkowej.

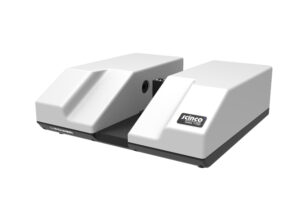

Velox 1100
Spektrofotometr UV-Vis z 512-kanałową matrycą PDA i impulsową lampą ksenonową.

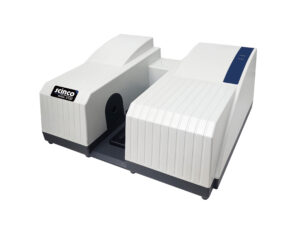

Velox 3100
Spektrofotometr UV-Vis z 1024-kanałową matrycą PDA i rozdzielczością spektralną 1 nm.

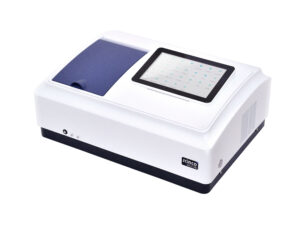

Novus 2100
Dwuwiązkowy spektrofotometr UV-Vis z regulowaną szczeliną spektralną.

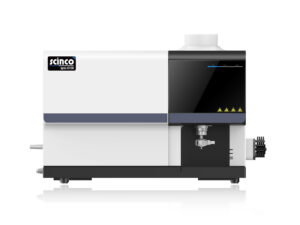

Ignix 6100
Spektrometr emisyjny ICP-OES z obserwacją osiową i radialną plazmy.

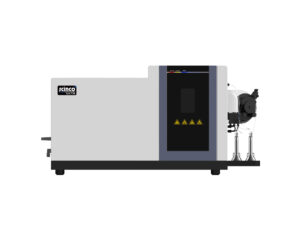

Ionix 7100
